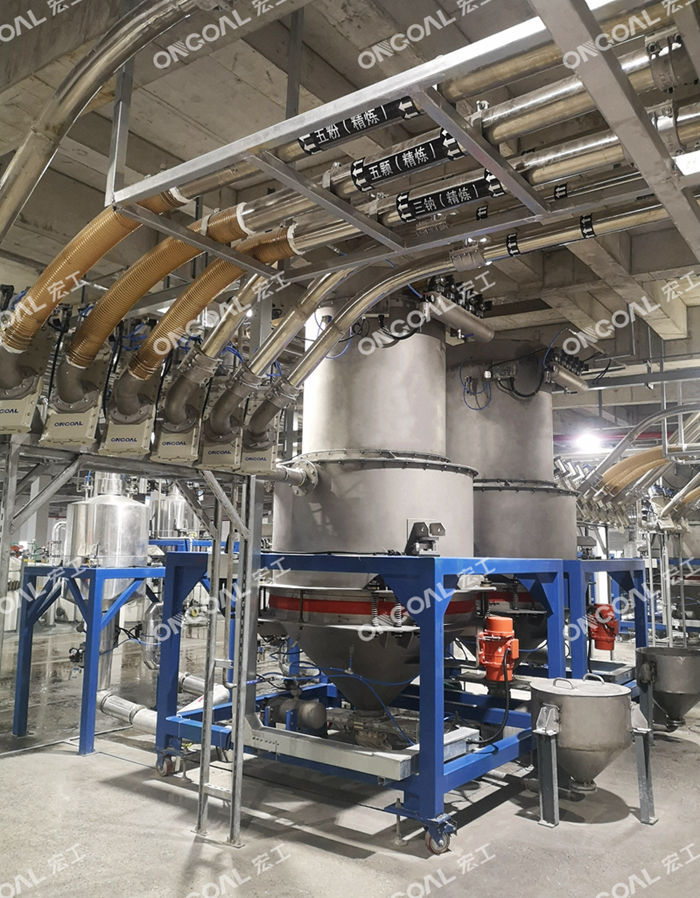

氣力輸送系統主要由防逆風電子稱重裝置、回轉式給料機、風機、氣料混合加速室和氣力輸送管道組成。

風機

風機是氣力輸送系統的動力源。風機的性能直接影響系統的整體風量和對不同物料的適應性。離心風機和高壓風機廣泛應用于氣力輸送系統中。離心風機具有風量大、風壓低的特點，主要用于吹送密度小、體積大的物料；但對于密度較高的物料，氣力輸送系統離心風機容易造成輸送管道堵塞。管道必須整體拆除，材料倒出后才能再次使用，不易維修保養。與離心風機相比，高壓風機的吹風壓力高出10倍以上，但風量小，風速低。高壓風機將物料推出，適用于物料密度高的系統；另外，高壓風機整體尺寸小，運行噪音低，維護簡單，適合工程使用。

氣料混合加速室

氣料混合加速室包括導流落料口、混合室、收縮噴嘴、法蘭、，氣力輸送系統進氣管通過法蘭盤與混合室連接，插入混合室底部進料口下端，進氣管端部為縮口；混氣室也是收縮式結構，通過縮徑將出口改為輸送管道的內徑。為了調整噴嘴伸入混合室的長度，噴嘴和法蘭通過螺紋連接。另外，可以通過改變噴嘴來調節噴嘴的直徑，使氣力輸送系統在吹料時能快速調節，達到最佳的吹料效果。

輸送管道

對于濃相氣力輸送系統，管道中有兩種分離狀態，即料栓和空氣塞，料栓是由管道中的靜壓驅動的，阻力主要由物料與管壁的摩擦產生，因此管道的材質和粗糙度對氣力輸送系統的影響較大。不同的管道材料對輸送系統的能耗影響很大，因此有必要根據材料對輸送壓力損失的影響，選擇適合本系統的輸送管道。研究表明，隨著物料摩擦系數的增大，摩擦阻力相應增大，氣力輸送系統要求的輸送壓力越高，輸送過程中管道磨損和能量損失越大，在相同條件下限制輸送距離。

控制系統

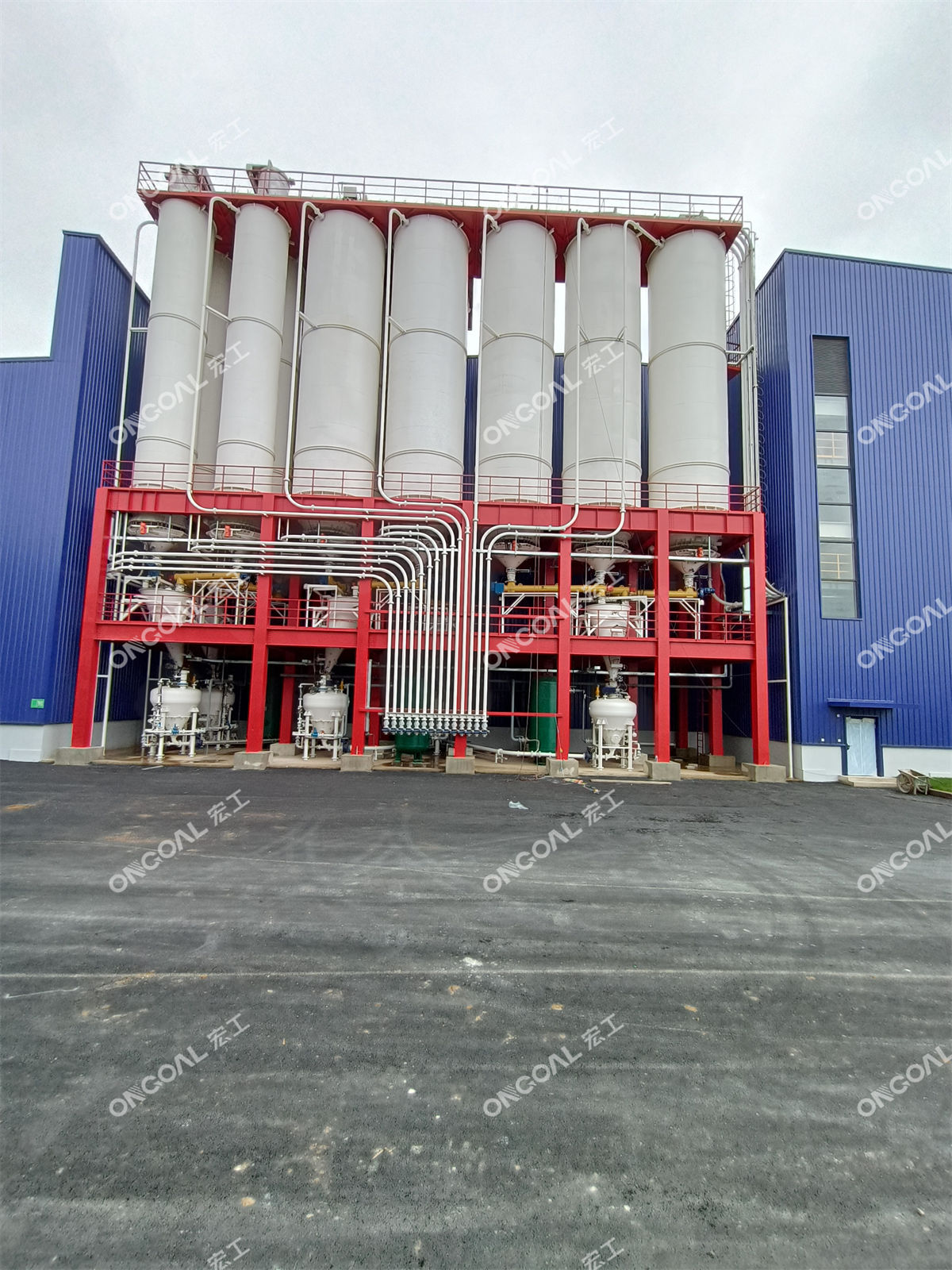

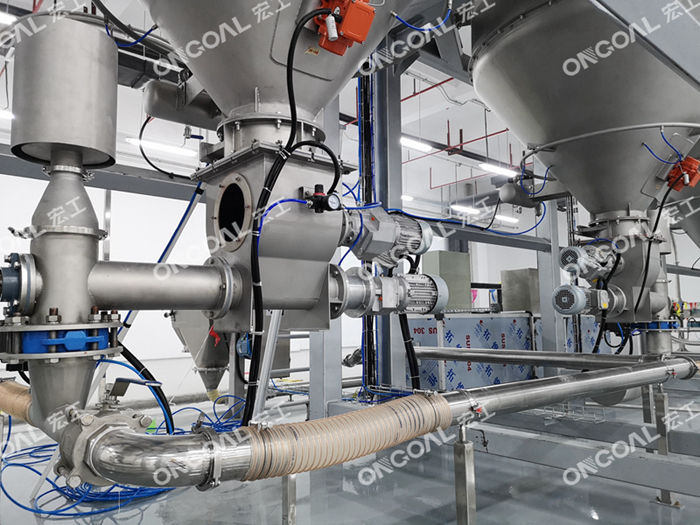

智能給料機由備料系統（包括料倉、進料螺桿、計量倉、稱重傳感器）、氣力輸送系統（包括進料氣動蝶閥、給料機、高壓風機、管道）組成，上料系統（含料倉、上料氣動蝶閥）及自動控制系統（含PLC控制器、觸摸屏人機界面、數字重量變送器、自動控制系統、，變頻器由四部分組成。

自動控制系統以PLC控制為核心，控制整個系統的工作邏輯。PLC控制器與人機界面通信，可設置智能給料器的給料質量、氣動蝶閥開啟時間等參數，觀察給料器的運行情況；智能給料機參數設定后，PLC根據參數控制給料螺桿、高壓風機啟停、氣動蝶閥開關、電子秤稱重?cái)?shù)據和系統運行狀態。PLC控制器與防逆風電子秤相連。

 與濃相氣力輸送系統相比，稀相氣力輸送系統的氣速更高，物料在輸送過程中易因摩擦而磨損甚至破碎；稀相氣力輸送系統能耗大。密相氣力輸送系統包括密相靜壓和密相動壓。靜壓氣力輸送系統料氣比可達50以上，對風速要求較低，一般為5～10ms。但其缺點是輸送距離短，效率低，性能易受物料特性的制約。
