本文簡單介紹了五種氣力輸送方式的特征、優缺點、適用物料、輸送參數等等。

氣力輸送分類

1、 負壓輸送：

①、負壓稀相氣力輸送。

②、負壓密相氣力輸送。

2、 正壓輸送：

③、正壓稀相氣力輸送。

④、正壓密相氣力輸送。

⑤、正壓超密相脈沖氣力輸送。

 氣力輸送介紹

①、負壓稀相氣力輸送介紹:

系統采用負壓羅茨泵為動力源，管道輸送壓力為低真空狀態，管道風速約10-35 / s，管道內物料呈霧狀。負壓輸送的起始壓力等于或接近空氣壓，結束壓力在- 10 ~ -50kPa之間，管道真空度沿輸氣管道逐漸增大。又稱真空稀相輸送系統。

負壓稀相氣力輸送特點:

1. 輸送真空壓力低于環境壓力，即使管道損壞，物料也不會泄露造成環境污染。

2. 對設備制造和維護要求低，工人操作性強，支持長距離輸送。

3. 輸送氣體一般直接來自空氣，氣體的溫度為環境溫度;管道材料有一定的摩擦溫升。

4. 輸送是連續的，也可以中斷。管道內風速大，無物質積存。

5. 可實現多點進料和多點卸載。

6. 氣體動力源一般為旋渦型和羅茨真空泵，與物料沒有直接接觸。使用壽命長。

7. 輸送物料適應性強，可順利輸送粉狀、顆粒狀物料，特別是自粘物料。

8. 環境污染小，但對除塵面積要求高。

負壓稀相氣力輸送基本參數:(僅供參考，根據具體物料特性)

空氣速度:10M / S ~ 35m / S，輸送能力:最大2-8t / h，輸送距離:最多20-100m。輸送高度:最高10-30m。氣源類型:羅茨真空泵。

②、負壓密相氣力輸送介紹

系統采用高真空設備作為動力源，工作壓力接近絕對真空。其工作原理是利用物料的動能輸送。

負壓密相氣力輸送特點:

1. 輸送壓力遠低于環境壓力，即使管道損壞，也不會造成材料泄漏和環境污染。

2. 設備的制造和維護要求低，工人的可操作性強。

3. 輸送的氣體一般直接來自空氣，氣體的溫度為環境溫度，物料可能會產生一些摩擦，導致溫度升高。

4. 物料輸送可間斷式或連續式，管道內風速高，不會產生殘存物料

5. 可實現多點進料，多點卸料。

6. 氣體動力源一般為羅茨真空泵，不與物料接觸，使用壽命長。

7. 它對輸送的材料要求不高，粉末和顆?？身樌斔?。

8. 環境污染小，但是要配除塵設備。

負壓密相氣力輸送參數:(僅供參考，根據具體物料特性)

輸送能力:最大1-3T / h，輸送距離:最大10-50m。輸送高度:最高10-20米。

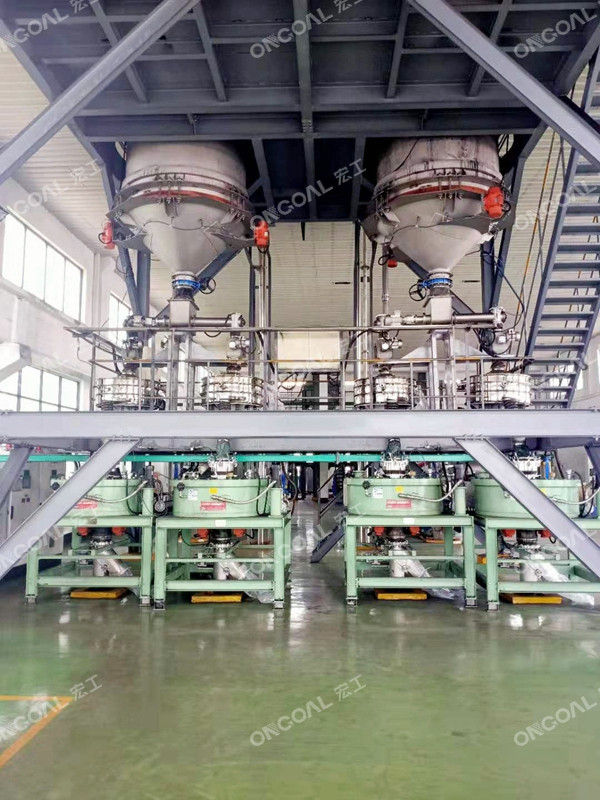

③、正壓稀相氣力輸送介紹:

系統采用羅茨風機和羅茨空壓泵作為動力源。利用空氣的動能作為輸送介質，物料在管道中以較高的速度、分散的懸浮狀態進行輸送。輸送壓力可根據不同的工作條件和不同的物料，從幾千帕調整到幾百千帕。正壓稀相輸送是空氣動能輸送的方式。

正壓稀相氣力輸送特點:

1. 在氣體動壓的作用下，物料在輸送管道中以較高的速度(8m / S ~ 25m / S)前進，輸送壓力沿輸送管道逐漸減小。

2. 連續輸送，輸送流量穩定，輸送壓力大，輸送速度快，物料氣比大，運行可靠，維護方便。

3. 可實現多點同步進給，多點出料。

4. 當應用于閉環系統時，無需增加氣體緩沖裝置，易于控制。

5. 輸送能力大，特別適合中、短距離氣力輸送。

正壓稀相氣力輸送基本參數:(僅供參考，根據具體物料特性)

風速:15m / S ~ 30m / S，料速:8m / S ~ 15m / S，輸送能力:1-100t / h，輸送距離:最大1000m(可采用多級電源)。氣源類型:羅茨鼓風機或羅茨空氣壓縮機。

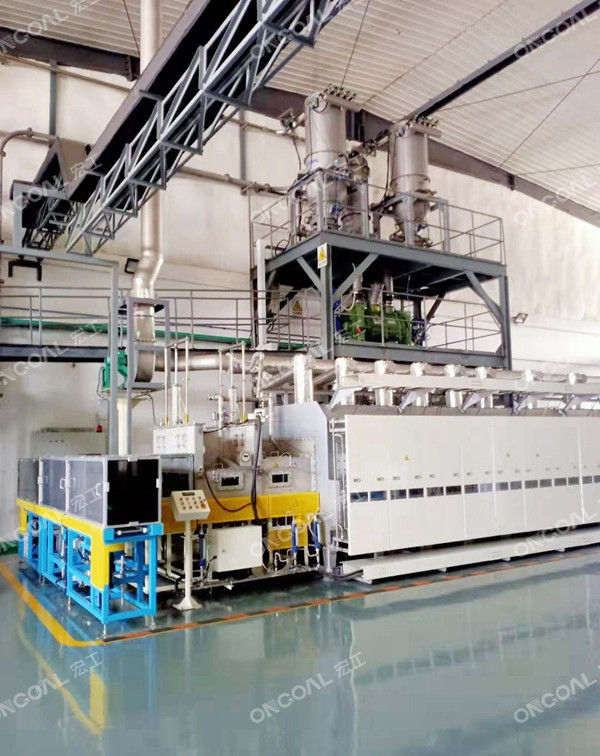

④采用正壓氣力輸送和密集的階段:

系統采用壓縮空氣作為輸送介質。在管道中，物料以低速、沙丘態、流態或團聚態輸送，稱為正壓密相輸送。一般氣源為空氣壓縮機或高壓羅茨鼓風機，根據不同工況輸送壓力可達0.1mpa-1.0mpa。

根據輸送特點，系統可分為正壓密相動壓輸送和正壓密相栓塞輸送兩種方式。濃相動壓輸送是指物料在管道中處于低速沙丘狀態或流化狀態時的輸送方式;濃相壓塊輸送是物料在管道中低速團聚狀態下的輸送方式。

正壓密相氣力輸送特點:

1. 工作壓力大，可實現長距離輸送;利用助推器可實現超長距離輸送。

2. 由于物料輸送速度慢，管道及物料磨損程度低。

3. 物料氣比高，耗氣量低。

4. 輸送風量小，容易實現物料氣體分離。

正壓密相氣力輸送基本參數:(僅供參考，根據具體物料特性)

1. 正壓密相動壓輸送:風速8m / S ~ 15m / S，輸送能力:3-50th。輸送距離:最多100-1000m。氣源類型:羅茨鼓風機、空氣壓縮機。

2. 正壓密相栓塞輸送:空氣速度:4m / S ~ 12m / S，輸送能力:2-20 / h，輸送距離:最大50-200m。氣源類型:高壓空氣壓縮機。

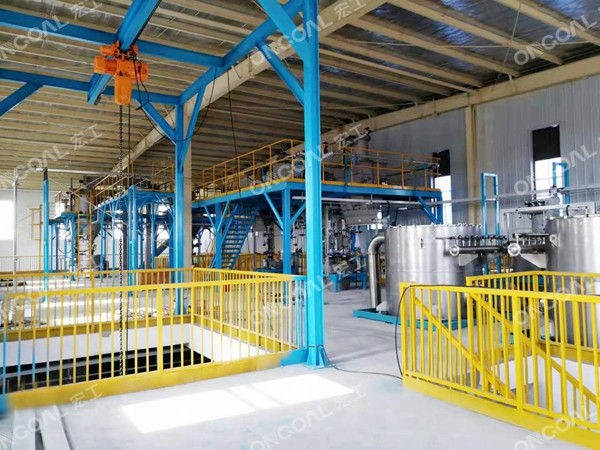

⑤、正壓超密相脈沖氣力輸送簡介:

系統采用正壓氣源作為輸送介質，物料在管道中以栓塞狀態低速前進。使用的氣源為高壓壓縮空氣，根據工作條件輸送壓力一般大于0.5MPa。

正壓超密相氣力輸送主要用于輸送流動狀態的顆?；蜉斔洼斔托阅芰己玫姆垠w。超密相輸送可以實現物料在管道中的緩慢脈動，適用于易破碎、熱敏、易爆的物料。超密相輸送對材料性能要求嚴格，建議用戶需要時先進行1:1型式試驗。

正壓超密相脈沖氣力輸送特點:

1. 工作壓力大，可實現長距離栓動輸送。

2. 由于物料輸送速度極低，管道和物料的磨損程度可以忽略不計。

3. 材料氣比高達50-100:1，單位空氣消耗很小。

4. 輸送空氣小，易于實現物料氣分離;

5. 對材料的性質要求嚴格，建議用戶謹慎使用。

正壓超密相脈沖氣力輸送基本參數:(僅供參考，視具體物料特性而定)

風速:5m / S ~ 15m / S，輸送能力:1-8t / h，輸送距離:最多50-100m。氣源類型:高壓空氣壓縮機。
