聯(lián)系熱線：15728183143 、18929589549
在航空領(lǐng)域?qū)Ω咝阅懿牧系钠惹行枨笙拢势湛萍寂c航天航空領(lǐng)域頂尖高校展開深度合作，成功解鎖我國自主研發(fā)的第二代鎳基單晶高溫合金——DD6合金在1200℃下的熱疲勞極限，為航空材料可靠性標準的重塑注入強大動力。
1. DD6合金：高溫領(lǐng)域的“單晶王者”
作為我國自主研發(fā)的第二代鎳基單晶高溫合金，DD6憑借其無晶界缺陷的單晶結(jié)構(gòu)和多元素協(xié)同強化體系（鈷、鉻、鉬、鎢等），在1200℃極端環(huán)境下仍能保持抗拉強度超900MPa、抗蠕變性能優(yōu)于同類國際材料，成為航空發(fā)動機渦輪葉片、燃氣輪機燃燒室等關(guān)鍵部件的核心材料。其獨特優(yōu)勢在于：
·?抗熱疲勞性能：通過γ/γ'雙相組織的動態(tài)協(xié)調(diào)，有效分散熱循環(huán)應(yīng)力，延緩裂紋萌生（實驗顯示1200℃下熱疲勞壽命比傳統(tǒng)多晶合金提升3倍以上）；
·?抗氧化腐蝕：表面富鋁氧化膜在高溫下自修復(fù)，抵御燃氣沖刷與化學腐蝕；
·?組織穩(wěn)定性：長期暴露于980℃仍無TCP脆性相析出，確保服役壽命。
2. 1200℃熱流密度≥400kW/m2：模擬真實地獄環(huán)境

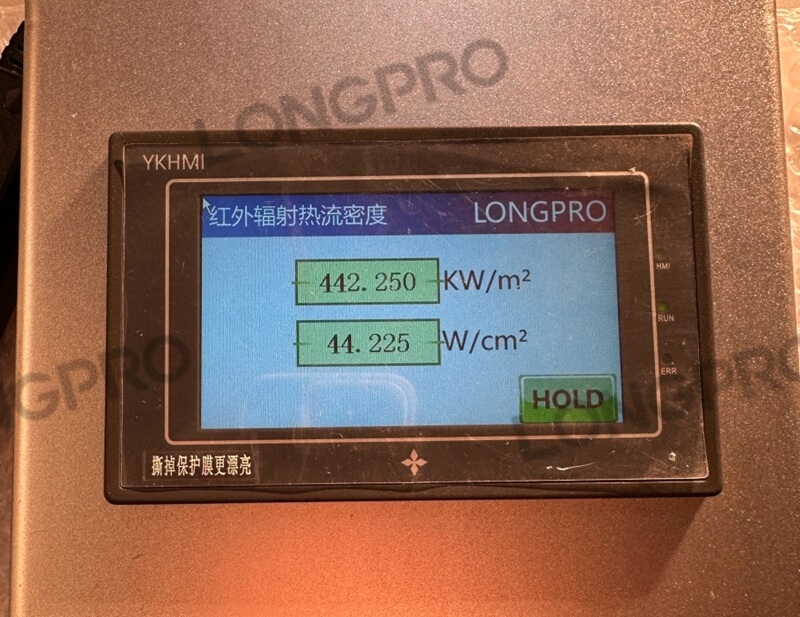

航空發(fā)動機渦輪葉片在起飛階段需承受瞬態(tài)超高溫（>1300℃燃氣）與劇烈機械載荷的耦合沖擊。朗普科技提供的400kW/m2輻射熱流密度（相當于太陽表面輻射強度的8倍）結(jié)合10秒極速加熱，精準復(fù)現(xiàn)以下嚴苛場景：
·?熱沖擊損傷：短時高熱流引發(fā)材料表面與內(nèi)部的溫度梯度達500℃/mm，誘發(fā)微觀位錯滑移與界面脫粘
·?氧化-疲勞交互作用：高溫氧化層反復(fù)剝落-再生，加速裂紋擴展（實驗表明氧化貢獻率占熱疲勞失效的40%以上）
·?相變控制：快速加熱/冷卻抑制γ'相粗化，維持強化相納米級彌散分布。
3. 熱機械疲勞（TMF）耦合測試：破解“溫度-應(yīng)力”死循環(huán)

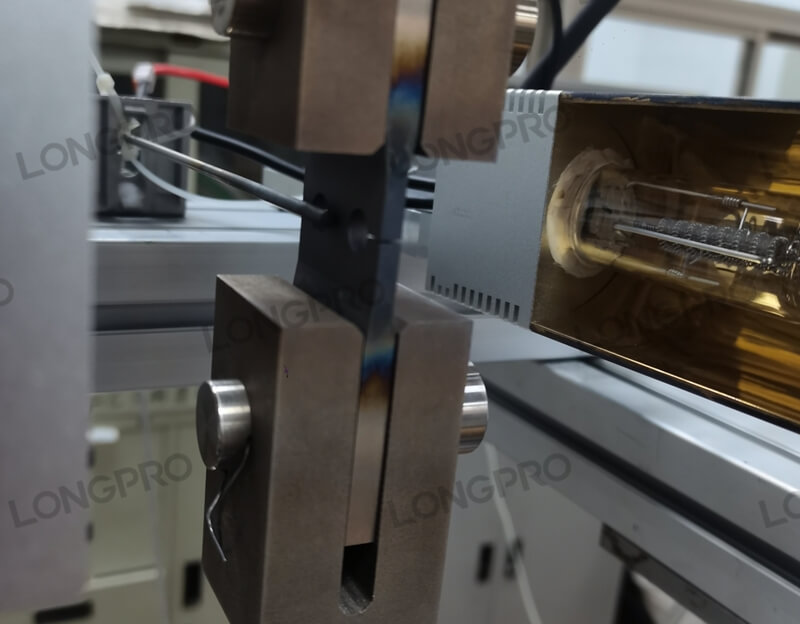

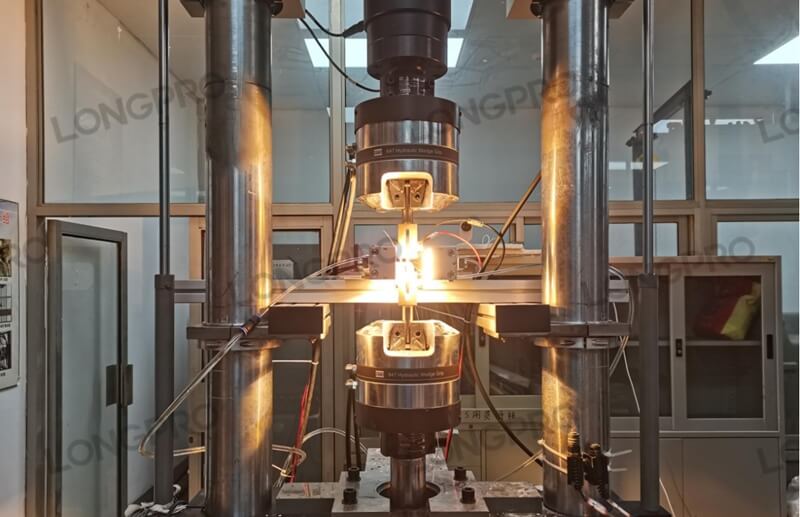

傳統(tǒng)熱疲勞測試常將溫度與機械載荷解耦，而朗普科技通過MTS控制器EI-bisynch協(xié)議實現(xiàn)：
·?相位鎖定：精確控制溫度峰值與機械載荷峰值的同步性（如“同相位”模擬加速工況，“反相位”模擬怠速冷卻）；
·?多軸加載：模擬葉片受離心力、氣動壓力的復(fù)合載荷譜
·?裂紋擴展監(jiān)測：結(jié)合數(shù)字圖像相關(guān)（DIC）技術(shù)，實時捕捉微米級裂紋萌生位置（氣膜孔邊緣應(yīng)力集中區(qū)為失效高發(fā)區(qū)）。
4. 技術(shù)合作價值：從實驗室到工業(yè)化應(yīng)用的橋梁
在DD6合金晶體塑性建模（CPFEM）領(lǐng)域的研究表明，不同取向單晶的屈服強度差異可達30%。此次合作將推動以下領(lǐng)域的突破：
·?數(shù)據(jù)庫構(gòu)建：建立1200℃下DD6的S-N曲線庫與裂紋擴展速率模型，指導(dǎo)葉片設(shè)計裕度優(yōu)化；
·?工藝反饋：驗證激光選區(qū)熔化（SLM）等增材制造工藝的熱疲勞適應(yīng)性，推動復(fù)雜內(nèi)腔葉片一體化成型；
·?標準迭代：為ASME、GB等高溫材料測試規(guī)范提供中國方案。
此次合作標志著從實驗室研究到實際工業(yè)應(yīng)用的重要進展，不僅提升了航空材料的可靠性，還為高溫材料的設(shè)計與制造開辟了新路徑。
15728183143
18929589549
廣州市荔灣區(qū)信義路 24 號 4 棟 123
朗普微信公眾號
朗普微博
點我咨詢
